Лъчиста климатизация
Система за лъчиста климатизация BLife®
Точно както в природата, благодарение на големите излъчващи повърхности, елемента лъчение превъзхожда останалите компоненти на топлинния процес. Така се намалява движението на въздушни маси в помещението. Предимството на системата BLife® е способността на топлообмен между тавана и стените на помещенията чрез излъчване, осигурявайки хомогенно разпределение на температурата без необходимост от въздушни течения.
Предимства на лъчистата система BLife®:
Какво представлява лъчението:

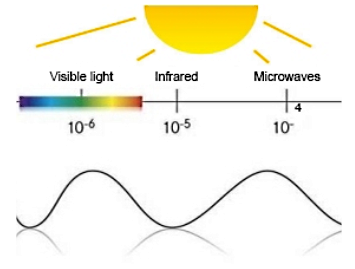

В прекрасен зимен ден, когато излезете от сенчесто място и слънчевите лъчи Ви залеят, мигновенно усещате топлина. Разбира се, това Ваше усещане не се дължи на въздуха, тъй като неговата температура е постоянна навсякъде, а е следствие от директното слънчево греене. Това естествено разпространение на топлината се нарича инфрачервено лъчение и е част от електромагнитната енергия на Слънцето.

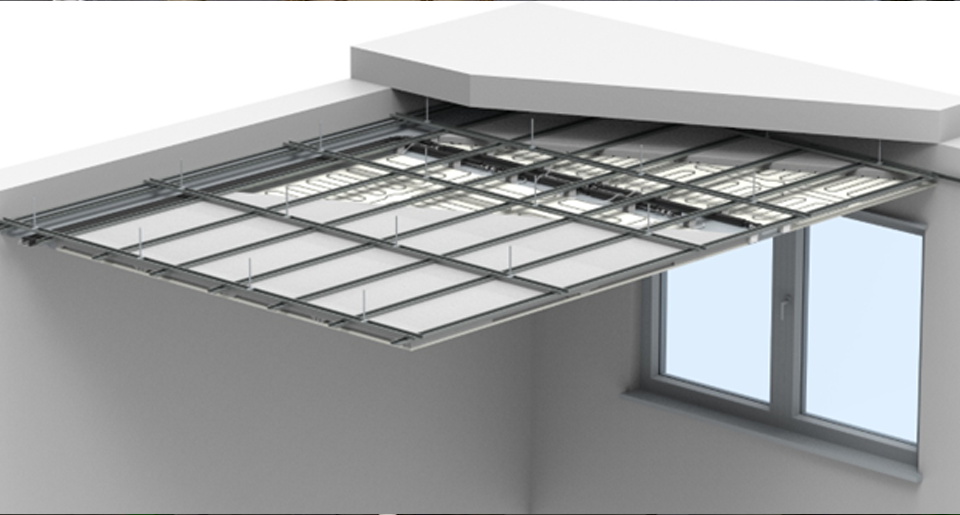

По този начин, чрез инфрачервените лъчи енергията се пренася през пространството без загуби в околната среда. Наподобявайки природата, системите за климатизация на Carlieuklima SpA се инсталират по тавана или в стените, така че да нагряват помещението и хората директно и без загуби.
Особености на инфрачервените вълни:
- Разпространяват се естествено в пространството, без допълнителни източници на енергия
- Не се поглъщат от въздуха
- Поглъщат се само от твърдите тела, които ги превръщат в топлинна енергия.
Приложение:

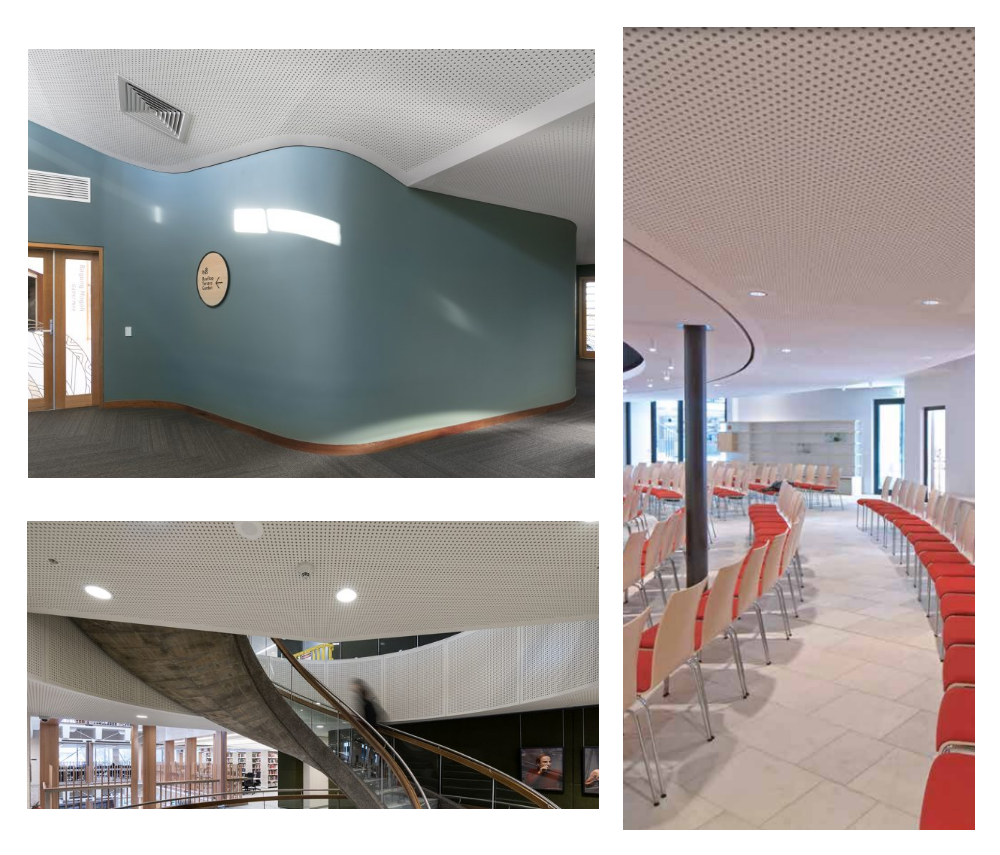

Иновативната система BLife е с широко приложение, както в жилищното строителство, така и в различни обществени сгради. Липсата на въздушни движения, съответно и ограниченото разпространение на прах, вируси и патогени, прави BLife предпочитан избор за болници, клиники, лечебни заведения, училища и детски градини. Системата е подходяща и за изложбени зали, летища, търговски сгради, офиси, банки, хотели, ресторанти и барове.
BLife® модули и размери

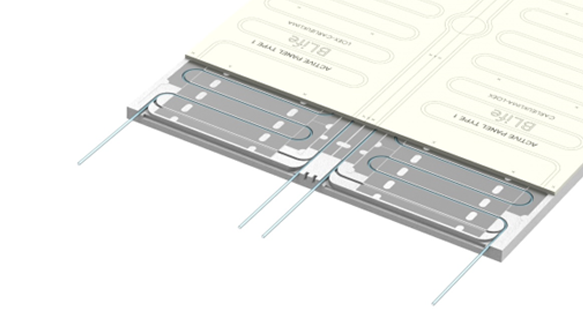

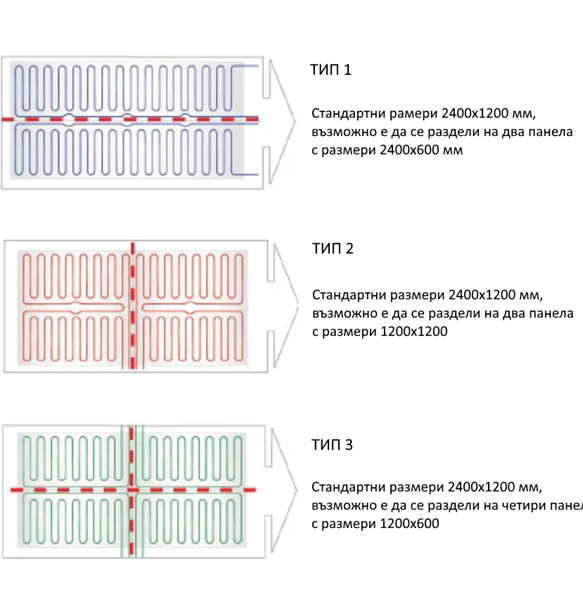

За улесняване на монтажа и покриване на всякакъв вид повърхности, активните панели BLife® са модулни. Изработени са така, че да могат да бъдат разделяни на 2 или 4 по-малки части (съответно с 2 или 4 тръбни серпентини в един панел). Така един панел със стандартен размер от 2400 х 1200 мм., могат да се оформят по-малки панели с размери 2400 х 600 мм.; 1200 x 1200 мм. или 1200 х 600 мм.
Могат да бъдат монтирани във вертикално или хоризонтално положение и са оборудвани с бързо затварящи се люкове.
СПЕЦИАЛНИ ВЕРСИИ
Специалните версии на системите BLife® се прилагат там, където се налагат по-особени изисквания за инсталацията. Примери за това са системите:
- Hydro - подходяща за среди с високи нива на влажност като: бани, басейни, перални, зони за релаксиране и други.
- Silence - подходяща за среди със специални изисквания за звукоизолация като заседателни зали
- Fire - за висок клас на пожароустойчивост
BLife® технически данни
| ИЗОЛАЦИОННА ПЛОЧА | |
|---|---|
| Материал | Пенополистирол съгласно EN UNI 13163 |
| Дебелина | 40 мм |
| Топлопроводимост | 0.033 W/mk |
| ТОПЛОПРОВОДИМО ФОЛИО | |
| Материал | Алуминий |
| Дебелина | 0.40 мм |
| Топлопроводимост | 210 W/mk |
| Площ | > 80% |
| ТРЪБОПРОВОД | |
| Дължина | Панели тип 1 и 2 - 19 м |
| Разстояние между тръбите | 74 мм |
| ПЛОЧА ОТ ГИПСОКАРТОН | |
| Дебелина | 12.5 мм |
| Топлопроводимост | 0.25 W/mk |
| ГАБАРИТНИ РАЗМЕРИ | |
| Габаритни размери | 2400 x 1200 x 52.5 мм |
| Тип 1 | 2 бр. x 2400 x 600 x 52.5 мм |
| Тип 2 | 2 бр. x 1200 x 1200 x 52.5 мм |
| Тип 3 | 4 бр. x 1200 x 600 x 52.5 мм |
|
Техническите данни могат да се различават в зависимост от версията на продукта
|
|
BLife® сертификация за топлинни характеристики
| Система BLife® | ||
|---|---|---|
| Режим на работа | Отопление | Охлаждане |
| Европейски стандарт | EN 14037-5 | EN 14240 |
| Номер протокол на изпитание | DF18 H26.4815 | VF18 K26.4814 |
| Ралика в температурата | ∆Т: 15°C | ∆Т: 8°C |
| Номинална топлинна мощност | 62 W/m2 | 45 W/m2 |
За да бъде определена топлинната ефективност на системата за лъчисто отопление BLife®, са проведени тестове в лабораториите HLK (Heizung, Luftung Klimatechnik) на университета в Щутгарт, като конкретно е измерван топлообменът между лъчистата система и околната среда в съответствие с процедури, посочени в стандартите EN 14037 и EN 14240. Този метод гарантира, че декларираните стойности съответстват на реалната производителност на системата.
Предимства на лъчистата система BLife®:
Сертифицираните тестове за панели BLife® отговарят на основните стандарти за лъчисти отоплителни системи:
- DIN EN 1264 - част 1, 2, 3, 4, 5. Съдържанието на стандарта се отнася до вградени в повърхността системи за отопление и охлаждане, инсталирани в сгради, жилищни и нежилищни (например офиси, обществени, търговски и промишлени сгради) и се фокусира върху системи, инсталирани с цел топлинен комфорт. Серията EN 1264 определя стандартизирани характеристики на продукта чрез изчисляване и изпитване на топлинната мощност на системите за технически спецификации и сертифициране.
- DIN EN 14037 - част 1, 2, 3, 4, 5. Съдържанието на стандарта се отнася до свободно окачени отопляващи и охлаждащи повърхности, захранвани с вода при температура под 120 °C.
- DIN EN 14240 - Съдържанието на стандарта се отнася до свободно окачени отопляващи и охлаждащи повърхности, захранвани с вода при температура под 120 °C . Предварително изработени и монтирани на таван лъчисти панели за отопление на помещения. Технически спецификации и изисквания.
- DIN EN 442 - Този европейски стандарт определя техническите спецификации и изискванията за радиатори и конвектори, които трябва да бъдат монтирани в отоплителните системи в сградите, включително оценка и проверка на постоянството на експлоатационните характеристики.
- UNI EN ISO 354 - Стандартът определя методите за измерване на коефициента на поглъщане на звука на акустични материали, използвани като приложения за стени или тавани в ехо камера, или еквивалентната област на звукопоглъщане на обекти като мебели, хора или абсорбатори на пространството.
- UNI EN ISO 11654 - Стандартът определя метод, при който зависимите от честотата стойности на коефициента на звукопоглъщане могат да бъдат преобразувани в едно число. Преди това да се направи, стойностите на една трета октава на коефициента на поглъщане на звука, измерен съгласно ISO 354, се преобразуват в октавни ленти.
Предимства на BLife® пред подобни системи

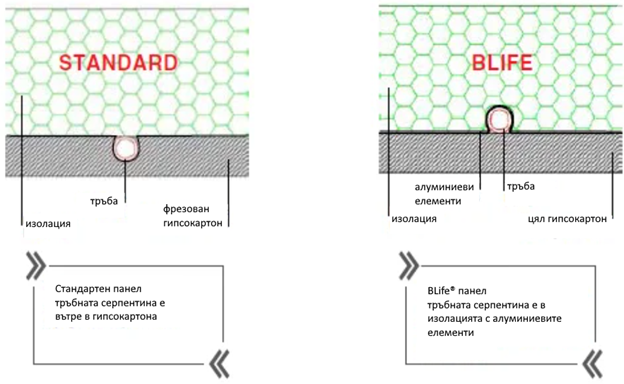

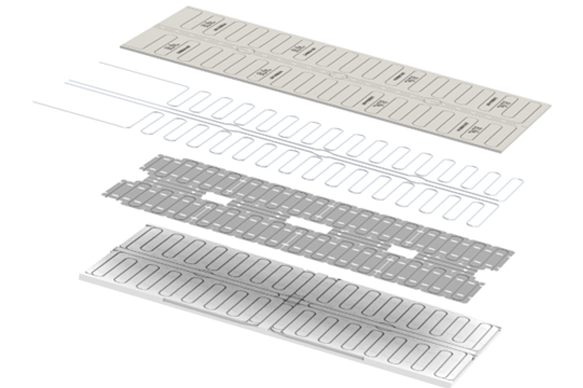

Панелите BLife® са изработени по различен начин от системите, които се предлагат на пазара. Тръбната серпентина е поставена вътре в изолацията и е обвита с топлопроводим алуминиев слой, който покрива повърхността на панела. Чрез това техническо решение гипсокартонът остава цял и прдава по-голяма здравина на панелната конструкция BLife®.

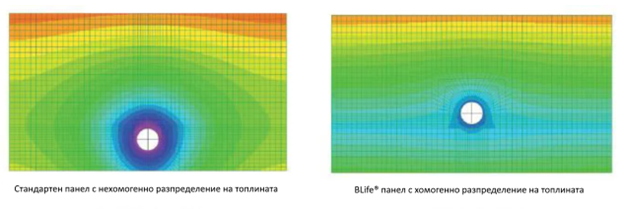

В симулацията по-долу е възможно да се види сравнението между предаването на топлина вътре в панела и в следствие на това различното разпределение на температурата на повърхността.
За допълнителна техническа информация и запитвания, моля свържете се с нас.
